"Doppia assicurazione" per i server AI: spiegazione dettagliata dell'architettura dual-link del modulo ottico

Progettazione a doppio collegamento: la linfa vitale dei cluster di server AI

Il difetto fatale delle architetture single-link nei cluster GPU da mille schede: il——

Costo dell'interruzione della formazione: il guasto di un singolo switch Spine comporta ingenti perdite orarie per l'azienda

Sfide sensibili alla latenza: le operazioni AllReduce richiedono latenza di sincronizzazione del gradiente

Collo di bottiglia dell'affidabilità: la topologia ad albero tradizionale ha 7 potenziali collegamenti con un singolo punto di errore

Lezioni apprese dal sangue e dalle lacrime: un caso reale di un'azienda di intelligenza artificiale

Nel terzo trimestre del 2024, un produttore non è riuscito a implementare i doppi collegamenti, con il risultato di:

un guasto alla porta dello switch ha causato 72 minuti di interruzione dell'addestramento

Perdita indiretta: penale contrattuale per ritardata consegna del modello

La soluzione principale a questo problema è il design dual-link.

2. Analisi panoramica dell'architettura foglia-spina dorsale a doppio collegamento

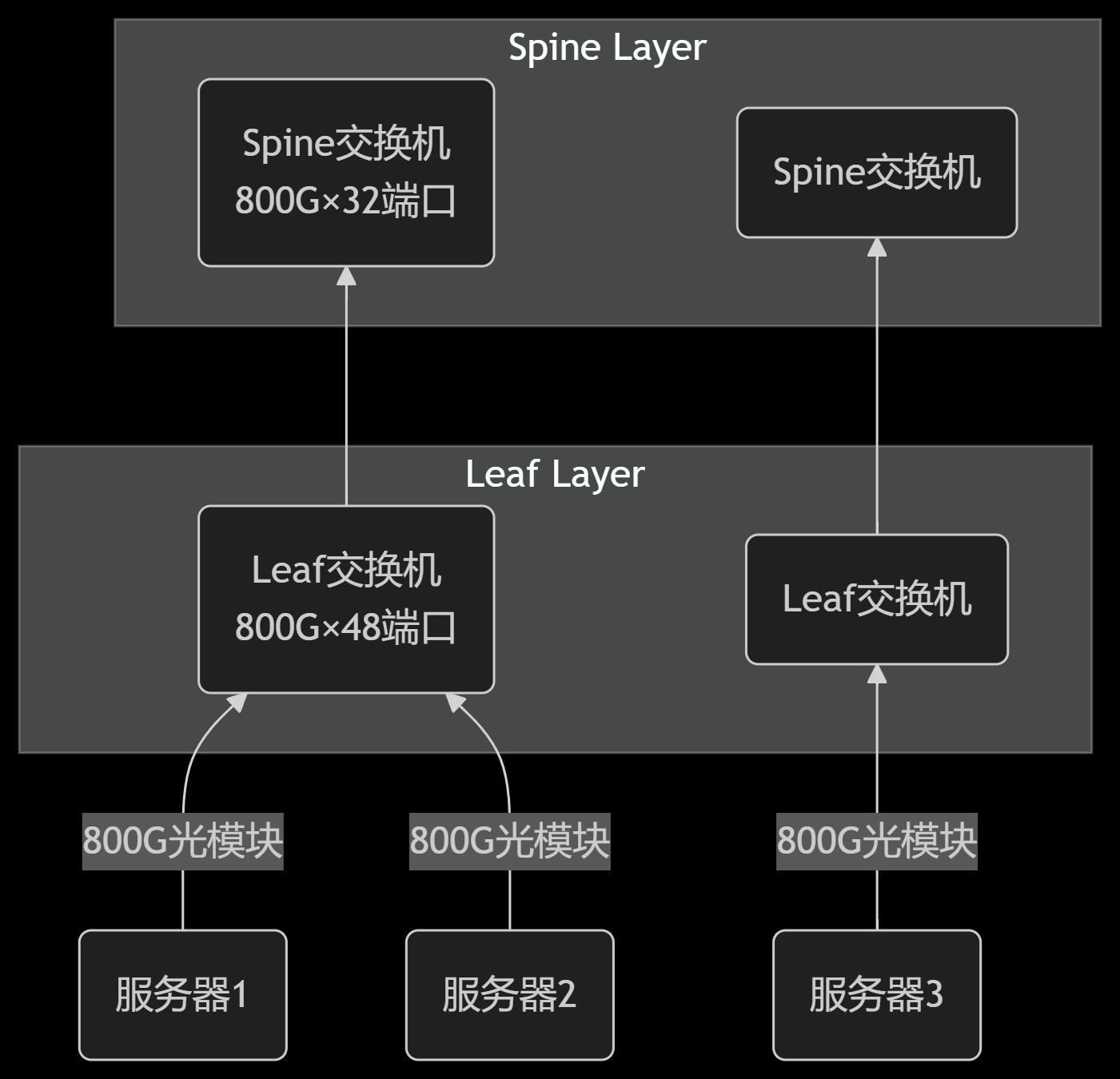

Diagramma della topologia fisica (inclusa la distribuzione del modulo ottico)

Descrizione dei componenti chiave:

Switch Spine: dorsale completamente interconnessa, deve supportare il modulo ottico OSFP 800G ed ECMP

Interruttore a foglia: ogni interruttore è collegato a due spine tramite doppi moduli ottici per evitare guasti a punto singolo

Connessione al server: utilizzare un cavo ottico attivo 200G (AOC) per connettersi direttamente a Leaf

III. Principio della tecnologia del core a doppio collegamento

1. Adattamento dei link omogenei ed eterogenei

I collegamenti doppi possono utilizzare "collegamenti omogenei" (due collegamenti dello stesso tipo, come entrambi InfiniBand HDR) o "collegamenti eterogenei" (come un InfiniBand per la comunicazione a bassa latenza e un Ethernet per la trasmissione di dati ad alta capacità)

2. Allocazione dinamica delle risorse di collegamento

Meccanismo di commutazione senza interruzioni: utilizzare la "modalità attiva/standby" o "bilanciamento del carico + regolazione dinamica":

Modalità attiva/standby: in condizioni normali, il collegamento primario trasporta il traffico principale e il collegamento standby trasmette solo pacchetti heartbeat; in caso di guasto, il collegamento standby prende in carico tutto il traffico in microsecondi per garantire che i dati non vengano persi.

Modalità di bilanciamento del carico: due collegamenti funzionano contemporaneamente e il collegamento superstite prende automaticamente in carico tutto il traffico dopo un guasto (il livello del protocollo deve supportare la ridistribuzione del traffico per evitare la congestione).
